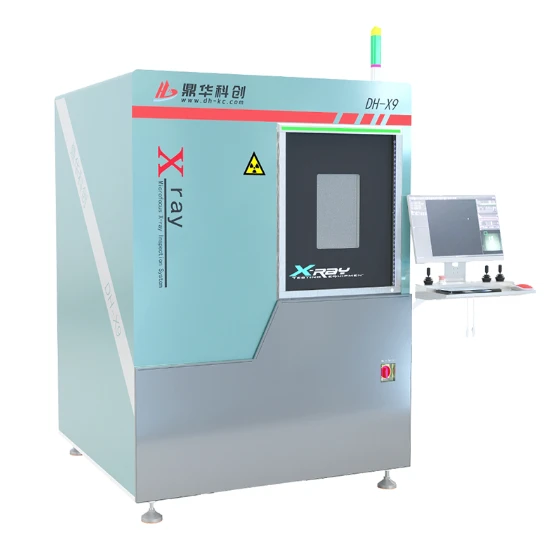

Röntgenmaskin för PCB



PCB X-Ray Inspection Machine är ett icke-förstörande inspektionssystem designat för att upptäcka dolda defekter inuti kretskort och elektroniska enheter. Det gör det möjligt för operatörer att inspektera BGA-lödfogar, genom-hålsanslutningar, flerskiktiga PCB-strukturer och andra osynliga defekter som inte kan identifieras genom visuell inspektion.

1. Scenen kan röra sig längs X- och Y-riktningarna, vilket ger ett större effektivt inspektionsområde, vilket förbättrar produktförstoringen och inspektionseffektiviteten. Scenen kan också rotera 360 grader. (industriell röntgeninspektionsutrustning)
2. Bilddetektorn kan lutas upp till 60 grader, vilket möjliggör enkel observation av sidofel i produkter, såsom virtuell BGA-lödning och genom-hålslödläckage.(röntgeninspektionssystem från fabrik)
3. Röntgenkällan använder ett förseglat rör med lång livslängd och kräver inget underhåll.
4. Röntgenmottagning hanteras av en hög-digital platt-detektor med hög upplösning.(pcb röntgenmaskin)
5. Ett visuellt automatiskt navigeringsfönster gör driften bekväm och möjliggör snabb lokalisering av inspektionsmålpositioner.
6. Scenplattformen erbjuder ett ultra-stort inspektionsutrymme med en diameter på 530 mm (lämplig för överdimensionerade industriella moderkort, LED-ljusremsor, etc.).
7. Redigerbara inspektionsprogram stöder automatiska inspektioner i stora-volymer, vilket förbättrar effektiviteten och identifierar defekta produkter automatiskt.
8. Omarbetning av digital bibliotekshantering gör det möjligt att spara redigerade inspektionsprogram och inspektionsresultatbilder.
9. MWS/ERP-systemintegration kan anpassas för bekväm hantering.



industriell röntgeninspektionsutrustning:



Maskinstatus:

Punkt	Specifikation	Punkt	Specifikation
Mått	1475×1465×1930mm	Strömförsörjningsspänning	AC220V 10A
Vikt	Cirka. 2100KG	Packad vikt	Cirka. 2500KG
Förpackade mått	1650×1650×2200 mm	Driva	1,9KW
Dörröppningsmetod	Manuell	Inspektionsläge	Off-line
Laddningsmetod	Manuell	Åtkomstkontroll	Lösenord



Röntgenrör:

Punkt	Specifikation	Punkt	Specifikation
Typ av rör	Stängd-typ	Rörström	200μA
Rörspänning	90KV-130KV	Brännpunktsstorlek	5μm
Kylningsmetod	Luft-kyld	Geometrisk förstoring	300x





Bildsystem:

Punkt	Specifikation	Punkt	Specifikation
Detektor	Ny-typ TFT	Strålningstolerans	10 000 Gy
Effektivt bildområde	130×130 mm	Skyddsklass	IP65
Pixel Matrix	1536×1536	Mått	176×176×47 mm
Pixelstorlek	85μm	Vikt	3,5 kg
Rumslig upplösning	5,8 lp/mm	Energiförbrukning	9W
Bildhastighet	20 fps	Driftstemperatur	10-40 grader
AD-konverteringsbitar	16 bitar	Förvaringstemperatur	-10-55 grader
Datagränssnitt	Gigabit Ethernet	Driftfuktighet	20-90 %RH (icke-kondenserande)
Triggerläge	Kontinuerlig insamling, pulssynkronisering	Förvaring Fuktighet	10-90 %RH (icke-kondenserande)
Röntgenenergiområde	40KV-90KV	Bildinställningar	Ljusstyrka, Kontrast, Auto Gain & Exponering





Industriell styrdator:

Punkt	Specifikation	Punkt	Specifikation
Övervaka	21,5-tums HD-skärm	Operativsystem	Windows 10 64-bit
Driftsmetod	Tangentbord/mus	Hårddisk/RAM	1TB/8G







SMT monteringsproduktion

Inspektera dolda lödfogar och monteringskvalitet.

PCB tillverkning

Verifiera flerskikts PCB-strukturer och genomgående-hålkvalitet.

Bilelektronik

Inspektera säkerhetskritiska-elektronikenheter.

Flygelektronik

Säkerställ tillförlitligheten hos högpresterande PCB:er.

Medicinsk elektronik

Stödja strikta kvalitetskontrollkrav.

Forskningslaboratorier

Felanalys och prototypverifiering.
