Manuell BGA -reparationsmaskin
Dinghua BGA omarbetningsstation DH-5830 är en manuell BGA-reparationsmaskin som är allmänt UESD vid reparation, borttagning och ersättning av bollnäts array (BGA) -komponenter på tryckta kretskort (PCB). Such som CPU: er, GPU: er, minne ICS, Chipsets, BGA-chips på PCBS i Lapt-TOPS, SMARTPHONES, SMARTPHONES, GAMES, VOLES.
Beskrivning
Produktbeskrivning
Utrustad medtre - zonens oberoende temperaturkontroll(Infraröd förvärmning, övre och nedre delstycken) och precisionsverktyg somen vakuumsugpennaochlaserröd prickpositionering, Denna omarbetningsstation ger stabil, effektiv och exakt omarbetningsförmåga. Det används allmänt vid reparation av moderkort, kommunikationskort, industriella kontrollsystem och andra elektroniska enheter.
| Punkt | Parameter |
| Strömförsörjning | AC220V ± 10 ％ 50Hz |
| Nominell kraft | 5500W |
| Toppmakt | 1200w |
| Bottenkraft | 1200w |
| Infraröd kraft | 3000w |
| Övre luft - flödesknapp | För övre heta - Justering av luftflöden (särskilt mycket små/stora chips) |
| Driftsläge | HD -pekskärm, digital systeminställning |
| Lagring av temperaturprofil | 50000 grupper |
| Temperaturkontroll | K sensor + stängd slinga |
| Toppvärmningsrörelse | Höger/vänster, framåt/bakåt, rotera fritt |
| TEMP -noggrannhet | ± 2 grader |
| Positionering | Intelligent positionering, PCB kan justeras i x, y -riktning med "5 poäng stöd" + v - groov PCB -konsol + universella fixturer |
| PCB -storlek | Max 410 × 370 mm min 22 × 22 mm |
| BGA -chip | 2x 2 - 80 x80 mm |
| Lägsta chipavstånd | 0,15 mm |
| Yttre temperatursensor | 1 st |
| Mått | 570*610*570mm |
| Nettovikt | 35 kg |
Detaljerade bilder
Munstycket gjordes av titanlegering, det kan rotera 360 grader med magnet.
Anpassad passform: Finns i flera storlekar för att matcha olika BGA/SMT -chips.
Effektiv uppvärmning: Fokuserat luftflöde säkerställer snabb och enhetlig uppvärmning.
Komponentskydd: Förhindrar att värmen sprids till närliggande känsliga enheter.
Enkel installation: Snabb - Ändra design för bekväm drift.

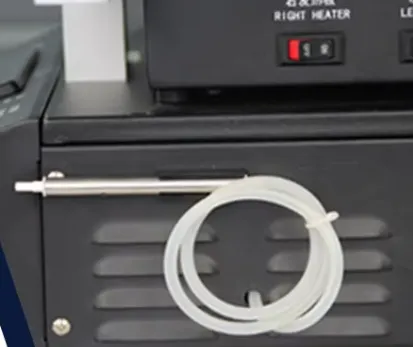

A Vakuumsugpenna är ett extraverktygintegrerad i en BGA -omarbetningsstation, utformad försäker hanteringav elektroniska komponenter under reparations- och omarbetningsprocesser.
Högprecision: Säkerställer korrekt placering på PCB -kuddar.
Användare - vänlig: Enkel en - Touch Suge and Release Operation.
Mångsidig användning: Lämplig för BGA, QFP, SOP och andra SMT -komponenter.
Integrerad med omarbetningsstation: Bekvämt anslutet till systemet för stabil sugkraft.
Multifunktionella fixturerär specialdesignade innehavare som används i en BGA -omarbetningsstation tillSäkra och stabilisera tryckta kretskort (PCB)under reparation och omarbetning.
Justerbar design: Rymmer olika PCB -storlekar och former.
Fast klämma: Förhindrar brädets vibration, växling eller vridning under uppvärmning.
Hög - temperaturmotstånd: Tillverkade av hållbara material som tål infraröd och het - luftvärme.
Enkel drift: Snabb installation och justering för olika reparationsuppgifter.
DeIR (infraröd) förvärmningszonär utformad för attFörvärmt förvärmt det tryckta kretskortet (PCB)Innan lödning eller uttömningsprocess.
Enhetlig uppvärmning: Säkerställer konsekvent temperaturfördelning över PCB.
Minskad termisk stress: Skyddar känsliga chips och förhindrar kort deformation.
Energieffektiv: Infraröd uppvärmning ger snabb och stabil förvärmning.
Förbättrad omarbetningskvalitet: Skapar rätt termisk balans för exakt lödning.
Produktfunktioner
1. Med vakuumsugaren, plocka upp BGA -chipet bekvämt efter nedgång.
2. Med USB 2.0 -gränssnittet kan anslutas till en dator eller mus, skärmdump temperaturkurva eller framtida systemuppdatering.
3. REAL - Tidsinställningar och den faktiska temperaturprofilen kan användas för att analysera och korrigera parametrar.
4. Extern temperatursensor möjliggör temperaturövervakning och korrekt analys av realtidstemperaturprofilen.
5. Anta tre värmezon, övre och låg värmare varm luft, bottenvärmare är infraröd förvärmningszon.
6. K Typ Stäng slingkontroll, temperaturnoggrannhet kommer att vara på ± 2 grader.
7. Högeffekt Cross Flow -kylfläkt, förhindrar att PCB från deformation.
8. Sound Tips System: Det finns röstminnelse 5S-10-talet innan uppvärmningen är klar för att få operatören förberedd.
9. Säkerhetsåtgärd: Överhettande skydd.
Vårt företag
Vanliga frågor
F: Vad är en BGA -omarbetningsstation?
S: En BGA -omarbetningsstation är en maskin som används för att ta bort, reparera och ersätta BGA (Ball Grid Array) -chips på tryckta kretskort (PCB) genom att värma dem på ett kontrollerat sätt. Det hjälper till att fixa eller ersätta felaktiga chips i enheter som bärbara datorer, smartphones och spelkonsoler.
F: Är du tillverkare eller handelsföretag?
S: Vi är en tillverkare spekiliserar i BGA -omarbetningsstation, x - Ray Counting Machine, x - Ray Inspection Machine, Automatisk utrustning, SMT -relaterad utrustning och etc.
F: Var är din fabrik?
A: 4: e F 6B, Shengzuozhi Technology Park, Xinqiao/518125, Bao'an, Shenzhen, Guangdong, Kina.
F: Vilken tjänst kan du privide?
A: 1. Professionell efter - Försäljningstjänst, gratis teknisk konsultation och videodemonstration tillgänglig . 2. 1- årsgaranti för hela maskinen (exklusive förbrukningsartiklar) . 3. oem och odm är välkomna . 4. Betalningsmetoder: t/t, western union, etc {}}}} snabba leveranser, osv.
F: Ger du användarmanualen och driftsvideo?
S: Ge den engelska användarhandboken gratis, driftsvideo är tillgänglig. Operationsspråk är engelska och kinesiska.
