Pekskärm Macbook BGA Rework Station
pekskärm samsung bga rework station Snabb förhandsgranskning: Original fabrikspris! DH-A1 BGA Rework Machine med IR-värmare för ipad-reparation finns nu i lager. Den är designad av ett användarvänligt operativsystem, som syftar till att hjälpa operatören att förstå hur man använder den inom några minuter. 1. Specifikation...
Beskrivning
Pekskärm Samsung bga rework station
Snabb förhandsgranskning:
Originalpris från fabrik! DH-A1 BGA Rework Machine med IR-värmare för ipad-reparation finns nu i lager. Den är designad av
användarvänligt operativsystem, som syftar till att hjälpa operatören att förstå hur man använder det inom några minuter.
1. Specifikation
Specifikation | ||
1 | Kraft | 4900W |
2 | Övervärmare | Varmluft 800W |
3 | Undervärmare Järnvärmare | Varmluft 1200W, Infraröd 2800W 90w |
4 | Strömförsörjning | AC220V±10%50/60Hz |
5 | Dimensionera | 640*730*580mm |
6 | Positionering | V-spår, PCB-stöd kan justeras i valfri riktning med extern universalfixtur |
7 | Temperaturkontroll | K-typ termoelement, sluten kretsstyrning, oberoende uppvärmning |
8 | Temp noggrannhet | ±2 grader |
9 | PCB storlek | Max 500*400 mm Min 22*22 mm |
10 | BGA-chip | 2*2-80*80 mm |
11 | Minsta spånavstånd | 0.15 mm |
12 | Extern temperatursensor | 1 (valfritt) |
13 | Nettovikt | 45 kg |
2. Beskrivning av omarbetningsstationen DH-A1 BGA
Funktioner:
1. Infraröd svetsteknik.
2. Infraröd uppvärmning, kan undvika IC-skador på grund av snabb eller oavbruten uppvärmning.
3. Lätt att använda; Användaren kan arbeta skickligt efter en dags träning.
4. Inget behov av svetsverktyg, det kan svetsa alla spån under 50 mm.
5. Med 800W smältlimssystem, förvärmningsområde 240*180mm.
6. Det påverkar inte de smarta delarna utan varmluft, och lämpar sig för att svetsa BGA, SMD, CSP, LGA, QFP, PLCC och BGA reballing.
7. Den passar för en mängd olika datorer, bärbara datorer, playstations BGA-komponenter, speciellt i en Northbridge/Southbridge-kretsuppsättning av .
3.Varför bör du välja DH-A1 bga omarbetningsstation?
Resultat med DH-A1 BGA omarbetningsstation (vänster bild) | MOT | Resultat med andra mfgs BGA-omarbetningsstation (höger bild) |
1. Lödkula kan smälta helt | 1. Lödkulan har desuide | |
2. Balanserad uppvärmning skadar inte BGA | 2. Pad blir skadad efter användning | |
3. Uppvärmning påverkar inte utseendet på PCB även efter flera gångers uppvärmning | 3. Utseendet börjar bli gult efter uppvärmning |
Ta en titt på bilden nedan för att jämföra den verkliga effekten efter att ha använt vår varumärke bga omarbetningsstation med andra innan du fattar beslut.
4. Relaterad kunskap:
Lödning Reflow Profile
Lödåterflödesprofilen måste skapas till en komponent enligt komponentdensitet, storlek, vikt, färg och
substrattyp eftersom dessa är huvudfaktorer som bestämmer värmekonvektionshastigheten genom kiselskikten. Som komponent
exponerats för miljön kan den ursprungliga tillverkningsprofilen inte användas eftersom den kan vara för aggressiv och skada
styrelse till delstaten BER. Komponentdatablad och lödpastatyp som används under tillverkningsspecifikationer förvärvas
för att bestämma toppsmältpunkten, vilken profil kommer att baseras på. Typisk avlödningsprofil innebär förvärmning, blötläggning, återflöde
och kylningssteg. Ett typiskt förvärmningssteg är en uppgång av värme vid cirka 3C/s upp till 120 – 150C, beroende på vilken lodlegering som används.
Detta steg säkerställer att ingen värmechock skada uppstår på alla substrat och expansionshastigheter över hela linjen hålls i samma förhållande.
Under blötläggningsstadiet höjs temperaturen för att nå 170 – 210C i målområdet. Bibehåller brant profilkurva i detta skede
kommer att tillåta att hålla profilen kort med en total värmecykel på mindre än 5 minuter. Liquidus steg 190C – 230C är avgörande och vi behåller
den så kort som möjligt för att förhindra skador på lödmasken på komponenten under automatisk vakuumdriven lyft. Sista nedkylningsstadiet
temperaturkurvan är vanligtvis 5-6C/s för att få komponenten tillbaka till omgivningstemperaturen effektivt och utan stötar.
BGA IC-byte
Den överlägset mest framgångsrika processen som finns för att återställa kretskort med BGA-fel. Denna process är dock den dyraste
och kan inte tillämpas på föråldrade eller EOL-komponenter. Under denna process har gammal komponent tagits bort, PCB BGA-platsen rengjorts och ny
komponent lödd på plats. Hög framgångsfrekvens beror på kvaliteten på delarna som tillhandahålls av leverantören och tillgänglig information, såsom legeringstyp.

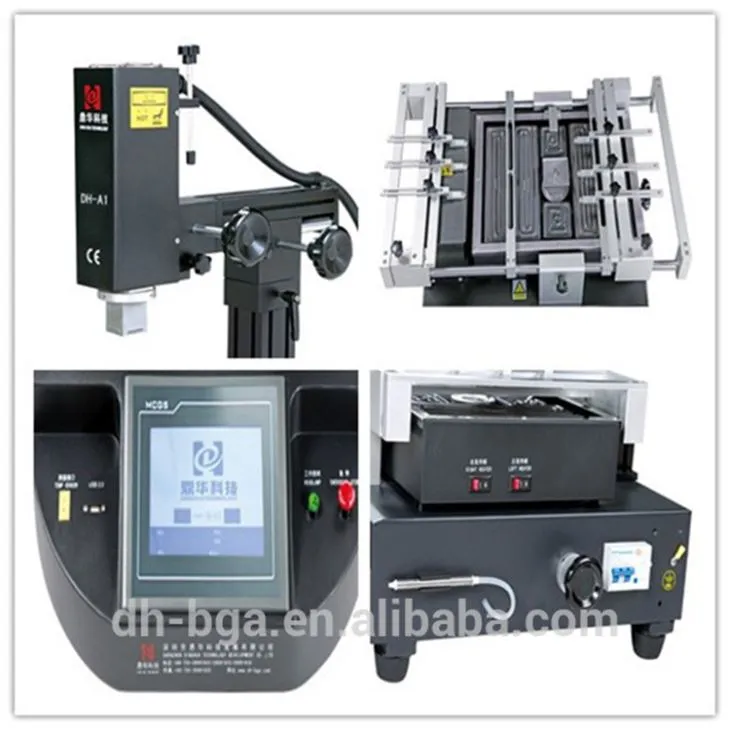

5.Detaljerade bilder av DH-A1 BGA REWORK STATION
6.Packnings- och leveransdetaljer för DH-A1 BGA REWORK STATION
Leveransuppgifter för DH-A1 BGA REWORK STATION
Frakt: |
1.Sändning kommer att ske inom 5 arbetsdagar efter mottagande av betalning. |
2. Snabb leverans med DHL, FedEX, TNT, UPS och andra sätt, inklusive till sjöss eller med flyg. |
7. Service
a. Din förfrågan relaterad till våra produkter eller priser kommer att besvaras inom 24 timmar.
b.Var välutbildad och erfaren att svara på alla dina frågor på flytande engelska
c. OEM & ODM, alla dina önskemål kan vi hjälpa dig att designa och sätta i produkten.
d. Distributörer erbjuds för din unika design och några av våra nuvarande modeller
e. Skydd av ditt försäljningsområde, designidéer och all din privata information.
Vi svarar alltid på dina frågor: 24 timmar om dygnet, 7 dagar i veckan.
