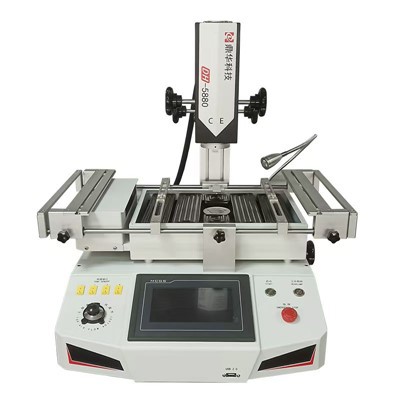

PCB Rework Station



Vad är PCB-omarbetningsstationen?



En PCB Rework Station är ett specialiserat elektroniskt reparationsverktyg som utför en exakt borttagning, utbyte och lödning av Ball Grid Array (BGA)-chips och andra avancerade SMT-komponenter på kretskort (PCB). Här är varför det är nödvändigt och hur det fungerar.



1. Problemet det löser: BGA-chips (finns i bärbara datorer, telefoner, spelkonsoler som Xbox, moderkort) har många lödbollar under varje chip; de är inte synliga eller tillgängliga för något standard lödverktyg; Men att reparera eller byta ut dem kräver precision och kontrollerad värme.



2. Huvudfunktionen:



A. Borttagning: Den värmer jämnt upp chipet och området på kretskortet under det för att smälta lödkulorna utan att skada chipet eller kretskortet, och använder sedan en vakuumsuger för att dra bort chipet.



B. Byte: Efter att ha rengjort lödkuddarna, lagt till nytt lod, kan BGA-omarbetningsstationen placera chippet korrekt och värma upp området för att bilda lödfogen (återflöde).



3. Nyckelkomponenter och förmågor:



Exakt värmekontroll: Den använder varmluftsmunstycken så att värmen fokuseras på chipet och använder ofta infraröd förvärmningszon för att mycket långsamt värma upp hela PCB. Detta hjälper till att förhindra skevhet på grund av stora temperaturskillnader och hjälper hela lodet att smälta på en gång.



Temperaturprofilering: Tillåter inställning och realtidsvisning av den specifika temperaturprofilen för olika lödtyper och komponenter.



Justering:‌ Innehåller ofta laserpekare för att justera chipsen perfekt under placeringen.



‌Vacuum Pickup Pen:‌ För att säkert lyfta heta spån efter avlödning.



‌Avancerad kontroll:‌ Moderna stationer (som DH-5830) har ‌pekskärmar‌.



‌Termisk övervakning:‌ Kan inkludera ‌extern temperatursensor‌ för att mäta PCB-temperaturen exakt.









Punkt	Parameter
Strömförsörjning	AC220V±10％ 50Hz
Nominell effekt	5500W
Top Power	1200w
Bottenkraft	1200w
Infraröd kraft	3000w
Översta luftflödesratten-	För övre varmluftsjustering-(särskilt mycket små/stora flis)
Driftläge	HD-pekskärm, digital systeminställning
Lagring av temperaturprofiler	50 000 grupper
Temperaturkontroll	K Sensor + sluten slinga
Toppvärmarens rörelse	Höger/vänster, framåt/bakåt, rotera fritt
Temp noggrannhet	±2 grader
Positionering	Intelligent positionering, PCB kan justeras i X, Y-riktning med "5-punktsstöd" + V-spår PCB-fäste + universella fixturer.
PCB storlek	Max 410×370 mm Min 22×22 mm
BGA-chip	2x2 - 80x80 mm
Minsta spånavstånd	0,15 mm
Extern temperatursensor	1 st
Mått	570*610*570 mm
Nettovikt	35 kg
