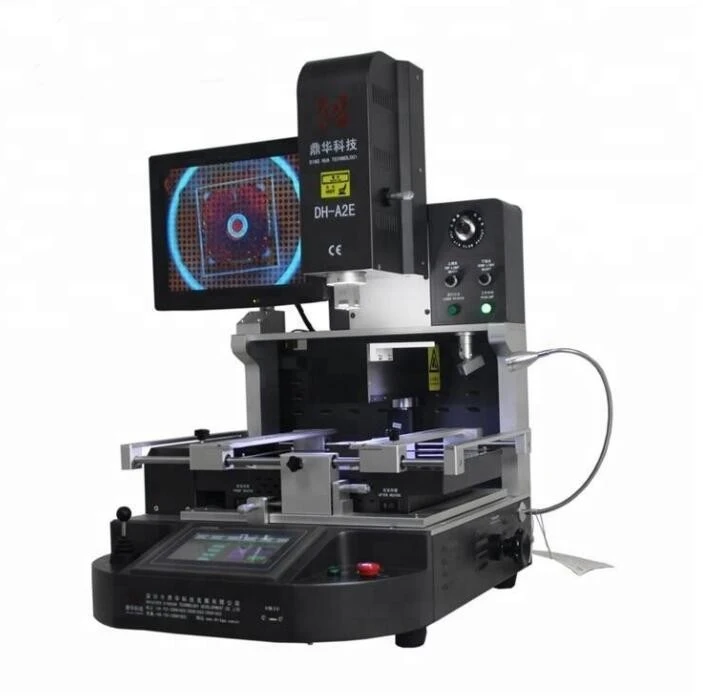

Optical Alignment Mobile IC-reparationsverktyg

Optical Alignment Mobile IC-reparationsverktyg

Optical Alignment Mobile IC Repairing Tools är specialiserad utrustning som används för precisionsreparation och inriktning av integrerade kretsar (IC) i mobila enheter som smartphones. Dessa verktyg, ofta en del av BGA-omarbetningsstationer, inkluderar optiska system med hög precision, såsom mikroskop eller kameror, för att korrekt positionera IC:er. De säkerställer korrekt anpassning av små komponenter, som BGA-chips, med kretskortsdynor. Systemet inkluderar även lödnings- eller omarbetningsutrustning med automatiserade funktioner och exakt temperaturkontroll, vilket möjliggör säkra och effektiva reparationer.



Avlödning BGA Kula och plåt



Specifikationer:

1	Total kraft	5200w
2	3 oberoende värmare	Topp varmluft 1200w, nedre varmluft 1200w, botten infraröd förvärmning 2700w
3	Spänning	AC220V±10% 50/60Hz
4	Elektriska delar	7" pekskärm + högprecision intelligent temperaturkontrollmodul + stegmotordrivrutin + PLC + LCD-skärm + högupplöst optiskt CCD-system + laserpositionering
5	Temperaturkontroll	K-Sensor sluten slinga + PID automatisk tempkompensation + tempmodul, tempnoggrannhet inom ±2 grader.
6	PCB positionering	V-spår + universalfixtur + flyttbar PCB-hylla
7	Tillämplig PCB-storlek	Max 370x410mm Min 22x22mm
8	Tillämplig BGA-storlek	2x2mm~80x80mm
9	Mått	600x700x850 mm (L*B*H)
10	Nettovikt	70 kg

Applikationer:



Karakteristisk:







Packlista:

Material: Kraftig träfodral+trästänger+beständig pärlbomull med film

1st Optical Alignment Mobile IC-reparationsverktyg

1 st penselpenna

1st bruksanvisning

1 st CD-video

3st toppmunstycken

2 st bottenmunstycken

6st universalarmaturer

6 st fästa skruvar

4 st stödskruv

1 st pincett

Sugstorlek: Diameter i 2,4,8,10,11 mm

Inre sexkantnyckel: M2/3/4

Mått: 81*76*85cm

Totalvikt: 115 kg



FAQ

1. Hur mår paketet? Är distributionsprocessen säker?

ett kraftigt lövträfodral, trästänger och tålig pärlbomull insvept i film samverkar för att hålla

maskinen säker under hela frakten.

2. Hur kommer det att levereras? Hur lång tid tar det innan maskinen kommer fram?

Tar vanligtvis cirka 5 dagar med Courier av DHL, FedEx, UPS, etc.

Eller så kan du resa med flyg (dörr till flygplatsservice) och anlända om cirka tre dagar.

Istället kan du resa med båt till hamnen; det minsta CBM-behovet är 1 CBM, och resan tar 30 dagar.

3. Kan du erbjuda garantin? Hur är det med supporten efter köpet?

Maskinen har ett års garanti och teknisk assistans är gratis.

Efter att du köpt en av våra maskiner erbjuder vi teknisk assistans och utbildningsfilmer som bifogas

till utrustningen.

4. Är det enkelt att använda den här maskinen? Kan jag fortfarande använda det effektivt om jag inte har några färdigheter?

Våra maskiner är faktiskt gjorda för att vara enkla att använda. Att lära sig använda dem tar vanligtvis mellan två

och tre timmar, om du är skicklig, kommer inlärningen att gå mycket snabbare.

5, Kommer du att ge oss gratis utbildning om vi besöker din fabrik?

absolut! Vi inbjuder dig hjärtligt att delta i en utbildning på vår fabrik.

6. Vilka är betalningsvillkoren?

T/T, MoneyGram, Western Union, PayPal, etc.





Specifikation:



Total kraft	5200W
Övervärmare	1200W
Undervärmare	2:a 1200W, 3:a IR-värmare 2700W
Spänning	AC220V/110V±10％ 50Hz
Utfodringssystem	Automatiskt matningssystem för chip
Driftläge	Två lägen: manuell och automatisk, fritt val! HD-pekskärm, intelligent människa-maskin, digital systeminställning.
Lagring av temperaturprofil	50,000 grupper (obegränsat antal grupper)
Optisk CCD kameralins	Automatisk sträckning och vikning för att plocka och placera BGA-chip
Kameraförstoring	1,8 miljoner pixlar
Finjustering av arbetsbänk:	±15 mm framåt/bakåt, ±15 mm höger/vänster
Placeringsnoggrannhet:	±0.015 mm
Bga positionering	Laserpositionering, snabb och exakt positionering av PCB och BGA
PCB läge	Intelligent positionering, PCB kan justeras i X-, Y-riktning med "5-punktsstöd" + V-spår PCB-fäste + universella fixturer.
Belysning	Taiwan led arbetsljus, valfri vinkel justerbar
Temperaturkontroll	K-givare, slutslinga, PLC-styrning
Temp noggrannhet	±2 grader
PCB storlek	Max 450×400 mm Min 22×22 mm
BGA-chip	1x1 - 80x80 mm
Minsta spånavstånd	0.015 mm
Extern temperatursensor	1 st
Mått	L740×B630×H710 mm
Nettovikt	70 kg
