Ball Grid Array Rework Station
DH-A2E representerar ett steg framåt inom omarbetningsteknik, som kombinerar industriell automation med sub-millimeterprecision för att hantera de mest utmanande PCB-reparationer. Denna komplett-omarbetningsstation för kulrutnät är byggd för miljöer där repeterbarhet, drifttid och felfria resultat inte är-förhandlingsbara.
Beskrivning

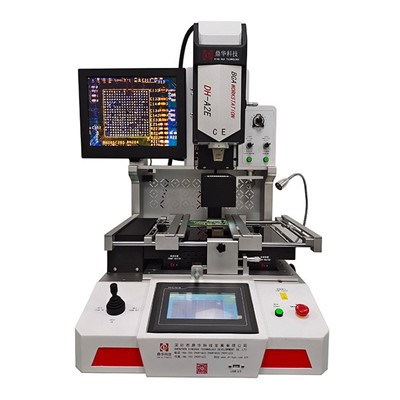

DH-A2E: The Next Evolution in Automated Precision Rework
DH-A2E sätter ett nytt riktmärke för automatisk reparation av PCB med hög-precision. Designad som en avanceradball grid array omarbetningsstation, den integrerar optisk inriktning med helt automatiserade plocknings--och-placerings-, avlödnings- och lödningscykler, vilket avsevärt minskar operatörsberoendet och mänskliga fel.
Konstruerad för både noggrannhet och användarvänlighet, dettasmd omarbetningsstationuppnår anmärkningsvärda specifikationer: temperaturkontroll inom ±1 grad och positioneringsnoggrannhet på 0,01 mm. Dess intuitiva touch-skärmgränssnitt med för-inlästa program gör det möjligt för tekniker på alla nivåer att utföra komplexaomarbeta bga automatiskprocesser med tillförsikt. Från känsliga mikro-BGA:er till stora komponenter, DH-A2E hanterar ett brett utbud av SMT-reparationer, vilket gör den till den idealiska hörnstenen för alla moderna elektronikreparationslabb eller produktionslinjer som vill öka utbytet och konsekvensen.
Produkters fördelar
1. Helautomatisk omarbetningscykel:Upplev verklig hand-off-drift med automatisk borttagning, placering och lödning av spån. Det integrerade visionsystemet och den automatiska materialhanteringen (plocka, mata, kamerapositionering) fullbordar enomarbeta bga automatiskprocess som minimerar manuella ingrepp och maximerar genomströmningen.
2.Sub-Millimeter Precision Alignment:Ett integrerat optiskt inriktningssystem med hög-precision, kombinerat med en motoriserad linjär glidning (finjustering av X, Y, Z-axeln), säkerställer komponentplacering med en noggrannhet på0,01 mm, vilket praktiskt taget eliminerar felinställning.

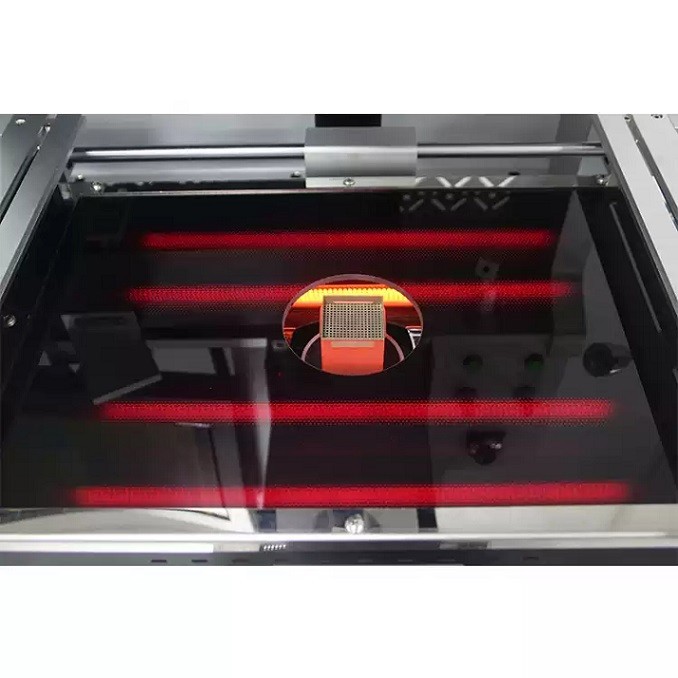

3.Industriell-Termisk hantering av klass:Ett tre-zonsoberoende värmesystem (topp, botten, förvärmning) med sluten-slinga K-typ termoelementkontroll upprätthåller en temperaturavvikelse inom±1 grad. Den nedre värmaren med stor-yta rymmer olika PCB-storlekar för jämn uppvärmning.

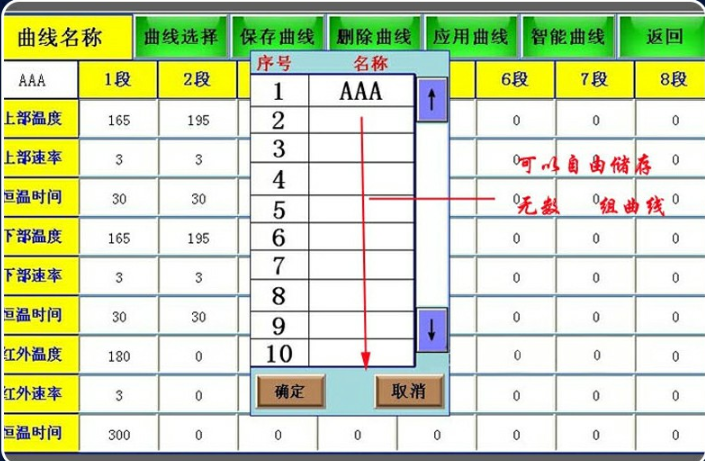

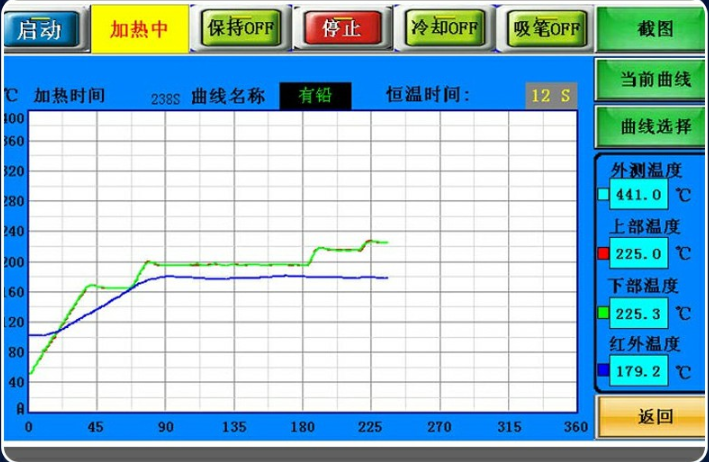

4.Intuitiv Touch-Skärmkontroll:Den industriella PC:n med HD-pekskärm och PLC-kontroll erbjuder både manuella och automatiska lägen. Den tillhandahåller grafer, analyser av temperaturkurvor i realtid- och lagrar stora profiler för en-manövrering, vilket förenklar komplexa uppgifter.
Produktparametrar
| Kategori | Specifikation |
|---|---|
| Modell | DH-A2E |
| Total kraft | 5700W |
| Uppvärmningszoner | 3 (Överst: 1200W, Bottenzon 2: 1200W, Zone 3: 3200W) |
| Strömförsörjning | AC220V ±10%, 50/60Hz |
| Temperaturkontroll | Sluten-slinga med termoelement av K-typ |
| Temperaturnoggrannhet | ±1 grad |
| Positioneringsnoggrannhet | 0,01 mm |
| Max. PCB Storlek | 450 x 500 mm |
| Min. PCB Storlek | 10 x 10 mm |
| Kompatibel chipstorlek | 2x2 mm till 80x80 mm |
| Min. Chip Pitch | 0,1 mm |
| Mått (LxBxH) | 600 x 700 x 850 mm |
| Nettovikt | 70 kg |
Designad för den professionella verkstaden:
Utöver kärnspecifikationerna är DH-A2E byggd för daglig professionell användning. Funktioner som justerbart luftflöde för små komponenter, 360 graders roterbara munstycken, universella fixturer, snabb kylning och röstvarningar skapar ett sömlöst arbetsflöde. Den är robustsmd omarbetningsstationkonstruktion, CE-certifiering och nödsäkerhetsfunktioner säkerställer tillförlitlig och säker drift i krävande miljöer.
Idealisk för:Electronics Manufacturing Services (EMS), hög-tillförlitliga reparationscenter (fordon, flyg, medicin), FoU-avdelningar och all verksamhet som kräver pålitlig, automatiserad precisionsomarbetning.
